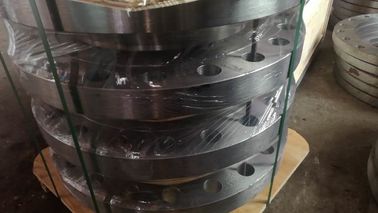

KOŁNIERZE SZYJKOWE PN 6 DIN 2631 PN 10 DIN 2632 PN 16 DIN 2633 PN25 DIN 2634 PN 40 DIN 2635 PN 64 DIN 2636 PN 100 DIN
Dettagli del prodotto
Acciaio carbonio
,ferro o acciaio non legato
Nome del prodotto:Kołnierz luźny typ 02 z wg EN 1092-1 PN 6 Kołnierz luźny typ 02 z wg EN 1092-1 od PN 10 do PN 25
Kołnierz płaski tipo 01 EN 1092-1 da PN 10 a PN 16 Kołnierz płaski tipo 01 EN 1092-1 da PN 2,5 a PN 6 Kołnierz płaski
Colonnina szyjkowy wg DIN 2631 PN 6 Colonnina szyjkowy wg DIN 2632 PN 10 Colonnina szyjkowy wg DIN 2633 PN 16
Colonia di dimensioni 900 IBS con ANSI B16.5 Colonna di dimensioni 1500 IBS con ANSI B16.5 Colonna di dimensioni 2500 IBS con ANSI B
A táblázatokban a PN 6, PN 10, PN 16, PN 25, PN 40
nyomásfokozatokat tüntettük fel.
Egyedi ajánlatkérés alapján akár
PN 63, PN 100, PN 160 nyomásfokozatú
karimákra è adunk ajánlatot.
Járatos anyagminőségek:
C22.8 ( P250GH ), St 37, St 37-2, St 35.8,
CSAPÁGY CSÖVEK, CSAPÁGY GYŰRÜK
Csapágykészítéshez hengerelt és kovácsolt csapágygyűrű
Diametro: Ø 34,1-4000 mm
Szabványok:
Minőségek: 100Cr6
Una flangia è definita come un dispositivo a piastra, normalmente rotonda, che viene fissata all'estremità di un tubo, raccordo, valvola o altro oggetto per facilitare il montaggio e lo smontaggio di un sistema di tubazioni.
Le flange sono prodotte in tutti i diversi materiali per adattarsi al materiale del tubo e dei raccordi a cui vengono fissate. Mentre alcune flange sono realizzate in ghisa, la stragrande maggioranza delle flange è in acciaio al carbonio forgiato.
Le flange in acciaio forgiato sono realizzate in sette classi primarie: Classe 150, Classe 300, Classe 400, Classe 600, Classe 900, Classe 1500 e Classe 2500
Tipi di flangia
· Flange del collo saldate
· Flange slip-on
· Flange a giunto sovrapposto
· Flange filettate
· Flange a saldare
· Flange cieche
Flange forgiate
| Misurare : | DA ½" A 54" | ||||||||||||
| Valutazione della pressione: | 150#, 300#, 600#, 900#, 1500#, 2500# | ||||||||||||
| Materiale: |
|
||||||||||||
| Standard: | ASME B 16.5, ASME B 16.47, API 6A | ||||||||||||
| Tipo : | SORF, WNRF, SWRF, BLRF, filettati ecc. | ||||||||||||
| Speciali: | Distanziatori, tendine per occhiali, anelli antigoccia, RTJ, linguetta, scanalatura, orifizio, ecc. |
Flangia da 150 libbre
Lunghezza attraverso il mozzo Y
| Foro nominale | Diametro esterno tubo A | Diametro flangia B | Diametro faccia rialzata. D | Spessore flangia T | Collo di saldatura | Slip-on avvitato a saldare | Bullone PCD | N. di bulloni | Diametro foro bullone |
| 15 | 21.4 | 88,9 | 34.9 | 11.1 | 47.6 | 15.9 | 60.3 | 4 | 15.9 |
| 20 | 27.0 | 98,4 | 42.9 | 12.7 | 52.4 | 15.9 | 69,8 | 4 | 15.9 |
| 25 | 34.1 | 107,9 | 50,8 | 14.3 | 55.6 | 17.5 | 79.4 | 4 | 15.9 |
| 32 | 42.9 | 117,5 | 63,5 | 15.9 | 57.1 | 20.6 | 88,9 | 4 | 15.9 |
| 40 | 48.4 | 127.0 | 73.0 | 17.5 | 61.9 | 22.2 | 98,4 | 4 | 15.9 |
| 50 | 60.3 | 152.4 | 92.1 | 19.0 | 63,5 | 25.4 | 120,6 | 4 | 19.0 |
| 65 | 73.0 | 177,8 | 104.8 | 22.2 | 69,8 | 28.6 | 139,7 | 4 | 19.0 |
| 80 | 88,9 | 190,5 | 127.0 | 23.8 | 69,8 | 30.2 | 152.4 | 4 | 19.0 |
| 90 | 101.6 | 215.9 | 139,7 | 23.8 | 71.4 | 31.7 | 177,8 | 8 | 19.0 |
| 100 | 114.3 | 228.6 | 157.2 | 23.8 | 76.2 | 33.3 | 190,5 | 8 | 19.0 |
| 125 | 141.3 | 254.0 | 185,7 | 23.8 | 88,9 | 36,5 | 215.9 | 8 | 22.2 |
| 150 | 165.1 | 279.4 | 215.9 | 25.4 | 88,9 | 39,7 | 241.3 | 8 | 22.2 |
| 168.3 | 279.4 | 215.9 | 25.4 | 88,9 | 39,7 | 241.3 | 8 | 22.2 | |
| 200 | 219.1 | 342.9 | 269,9 | 28.6 | 101.6 | 44.4 | 298,4 | 8 | 22.2 |
| 250 | 273.1 | 406.4 | 323,8 | 30.2 | 101.6 | 49.2 | 361.9 | 12 | 25.4 |
| 300 | 323,9 | 482.6 | 381.0 | 31.7 | 114.3 | 55.6 | 431.8 | 12 | 25.4 |
| 350 | 355,6 | 533.4 | 412.7 | 34.9 | 127.0 | 57.1 | 476.2 | 12 | 28.6 |
| 400 | 406.4 | 596,9 | 469,9 | 36,5 | 127.0 | 63,5 | 539,7 | 16 | 28.6 |
| 450 | 457.2 | 635.0 | 533.4 | 39,7 | 139,7 | 68.3 | 577,8 | 16 | 31.7 |
-
Flangia in lamiera d'acciaio 1.4571 EN1092-1 Tipo 01 con materiale X6CrNiMoTi17-12-2
Flangia in lamiera di acciaio 1.4571/X6CrNiMoTi17-12-2, EN1092-1 Tipo 01. Acciaio inossidabile austenitico con eccellente resistenza alla corrosione, elevata resistenza alla trazione (500-700 MPa) e durata. Conforme a molteplici standard europei per le applicazioni a pressione. -
