304L Materiale 300LBS Pressione JIS 7805-1976 Flancella standard a scivolo e flange a giunzione a cerchio
Proprietà di base
Luogo d'origine:
Cina
Marchio:
Best
Certificazione:
API/CE/ISO/PED
Numero di modello:
1/2» - 48"
Proprietà commerciali
Quantità minima di ordine:
1 pz
Prezzo:
1 usd/pcs
Termini di pagamento:
L/C/TT
Capacità di fornitura:
100000 ton/anno
Riepilogo Prodotto
Flangia di giunzione sovrapposta realizzata in acciaio forgiato 304L, nominale per una pressione di 300 libbre. Ideale per un facile montaggio/smontaggio nei sistemi di tubazioni. Disponibili in varie dimensioni e materiali per soddisfare le esigenze del progetto.
Dettagli del prodotto
Evidenziare:
flange in acciaio inossidabile
,flange forgiate in acciaio al carbonio
Name:
Flangia di giunzione
Pressure:
300lbs
Material:
304l
Place Of Origin:
Cina
Model Number:
Flangia RC-BL
Type:
Flangelle di acciaio forgiato
Descrizione del prodotto
1kg/Cm² JIS 7805-1976 (KS 7815-85) 1 FLANGIA SALDATA A COLLARE PER TUBO GAS (TIPO F)
Panoramica del prodotto
Nome prodotto: Flangia a giunto
Pressione: 300 libbre
Materiale: 304L
Produzione: Flange in acciaio forgiato
Pressione: 300 libbre
Materiale: 304L
Produzione: Flange in acciaio forgiato
Una flangia è definita come un dispositivo a piastra, tipicamente rotondo, che viene attaccato all'estremità di un tubo, raccordo, valvola o altro oggetto per facilitare l'assemblaggio e lo smontaggio di un sistema di tubazioni.
Le flange sono prodotte in vari materiali per abbinarsi al tubo e ai raccordi a cui sono attaccate. Mentre alcune flange sono realizzate in ghisa, la stragrande maggioranza sono in acciaio al carbonio forgiato.
Tipi di flangia
- Flange a collo saldato
- Flange a collare
- Flangie a giunto
- Flange filettate
- Flange a saldare a tasca
- Flange cieche
Specifiche delle flange in acciaio forgiato
Le flange in acciaio forgiato sono disponibili in sette classi di pressione primarie: Classe 150, Classe 300, Classe 400, Classe 600, Classe 900, Classe 1500 e Classe 2500
Intervallo di dimensioni
½" A 54"
Classe di pressione
150#, 300#, 600#, 900#, 1500#, 2500#
Standard
ASME B 16.5, ASME B 16.47, API 6A
Tipi
SORF, WNRF, SWRF, BLRF, Filettato, ecc.
Materiali disponibili
Acciaio al carbonio
A-105, A-350 LF2 [NACE + HIC] ecc.
Acciaio legato
F-5, F-9, F-11, F-22, F-91 ecc.
Acciaio inossidabile
SS 304, SS 304L, SS316, SS 316L, SS 316Ti, SS 321, SS 347, SS 304H, 317L, 347H, ecc.
Acciaio inossidabile Duplex
F-51, F-55
Acciaio ad alta resistenza
A694 Gr 52, 60, 65, 70, AISI 4130, 4140
Leghe di nichel
Monel 400, Inconel 625, Inconel 825, Alloy 20, ecc.
Componenti speciali
Spaziatore, ciechi a occhiali, anelli di sgocciolamento, RTJ, linguetta, scanalatura, ugello, ecc.
Dimensioni flangia 150lb
| Diametro nominale | Diametro esterno tubo A | Diametro flangia B | Diametro faccia rialzata D | Spessore flangia T | Collo saldato | A vite a collare a saldare a tasca | PCD bulloni | N. di bulloni | Diametro foro bullone |
|---|---|---|---|---|---|---|---|---|---|
| 15 | 21.4 | 88.9 | 34.9 | 11.1 | 47.6 | 15.9 | 60.3 | 4 | 15.9 |
| 20 | 27.0 | 98.4 | 42.9 | 12.7 | 52.4 | 15.9 | 69.8 | 4 | 15.9 |
| 25 | 34.1 | 107.9 | 50.8 | 14.3 | 55.6 | 17.5 | 79.4 | 4 | 15.9 |
| 32 | 42.9 | 117.5 | 63.5 | 15.9 | 57.1 | 20.6 | 88.9 | 4 | 15.9 |
| 40 | 48.4 | 127.0 | 73.0 | 17.5 | 61.9 | 22.2 | 98.4 | 4 | 15.9 |
| 50 | 60.3 | 152.4 | 92.1 | 19.0 | 63.5 | 25.4 | 120.6 | 4 | 19.0 |
| 65 | 73.0 | 177.8 | 104.8 | 22.2 | 69.8 | 28.6 | 139.7 | 4 | 19.0 |
| 80 | 88.9 | 190.5 | 127.0 | 23.8 | 69.8 | 30.2 | 152.4 | 4 | 19.0 |
| 90 | 101.6 | 215.9 | 139.7 | 23.8 | 71.4 | 31.7 | 177.8 | 8 | 19.0 |
| 100 | 114.3 | 228.6 | 157.2 | 23.8 | 76.2 | 33.3 | 190.5 | 8 | 19.0 |
| 125 | 141.3 | 254.0 | 185.7 | 23.8 | 88.9 | 36.5 | 215.9 | 8 | 22.2 |
| 150 | 165.1 | 279.4 | 215.9 | 25.4 | 88.9 | 39.7 | 241.3 | 8 | 22.2 |
| 150 | 168.3 | 279.4 | 215.9 | 25.4 | 88.9 | 39.7 | 241.3 | 8 | 22.2 |
| 200 | 219.1 | 342.9 | 269.9 | 28.6 | 101.6 | 44.4 | 298.4 | 8 | 22.2 |
| 250 | 273.1 | 406.4 | 323.8 | 30.2 | 101.6 | 49.2 | 361.9 | 12 | 25.4 |
| 300 | 323.9 | 482.6 | 381.0 | 31.7 | 114.3 | 55.6 | 431.8 | 12 | 25.4 |
| 350 | 355.6 | 533.4 | 412.7 | 34.9 | 127.0 | 57.1 | 476.2 | 12 | 28.6 |
| 400 | 406.4 | 596.9 | 469.9 | 36.5 | 127.0 | 63.5 | 539.7 | 16 | 28.6 |
| 450 | 457.2 | 635.0 | 533.4 | 39.7 | 139.7 | 68.3 | 577.8 | 16 | 31.7 |

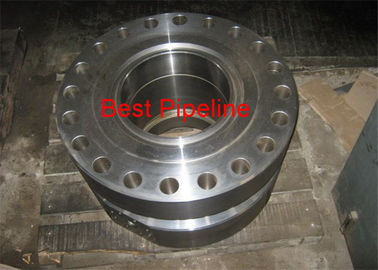

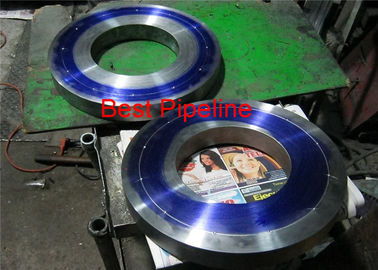

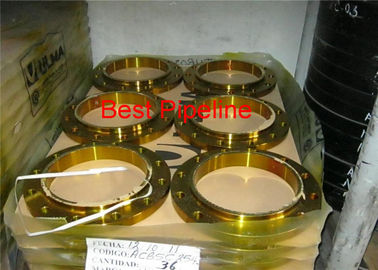

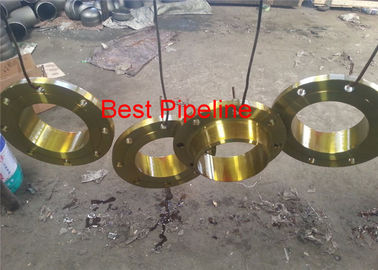

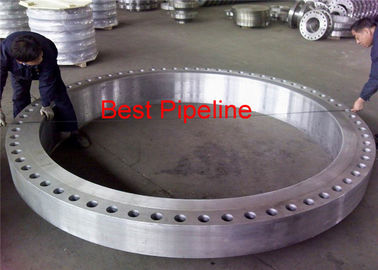

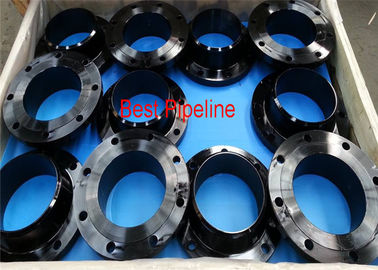

Immagini del prodotto
